Serie FD-COB (P0.78, P0.93, P1.25, P1.56, P1.87)

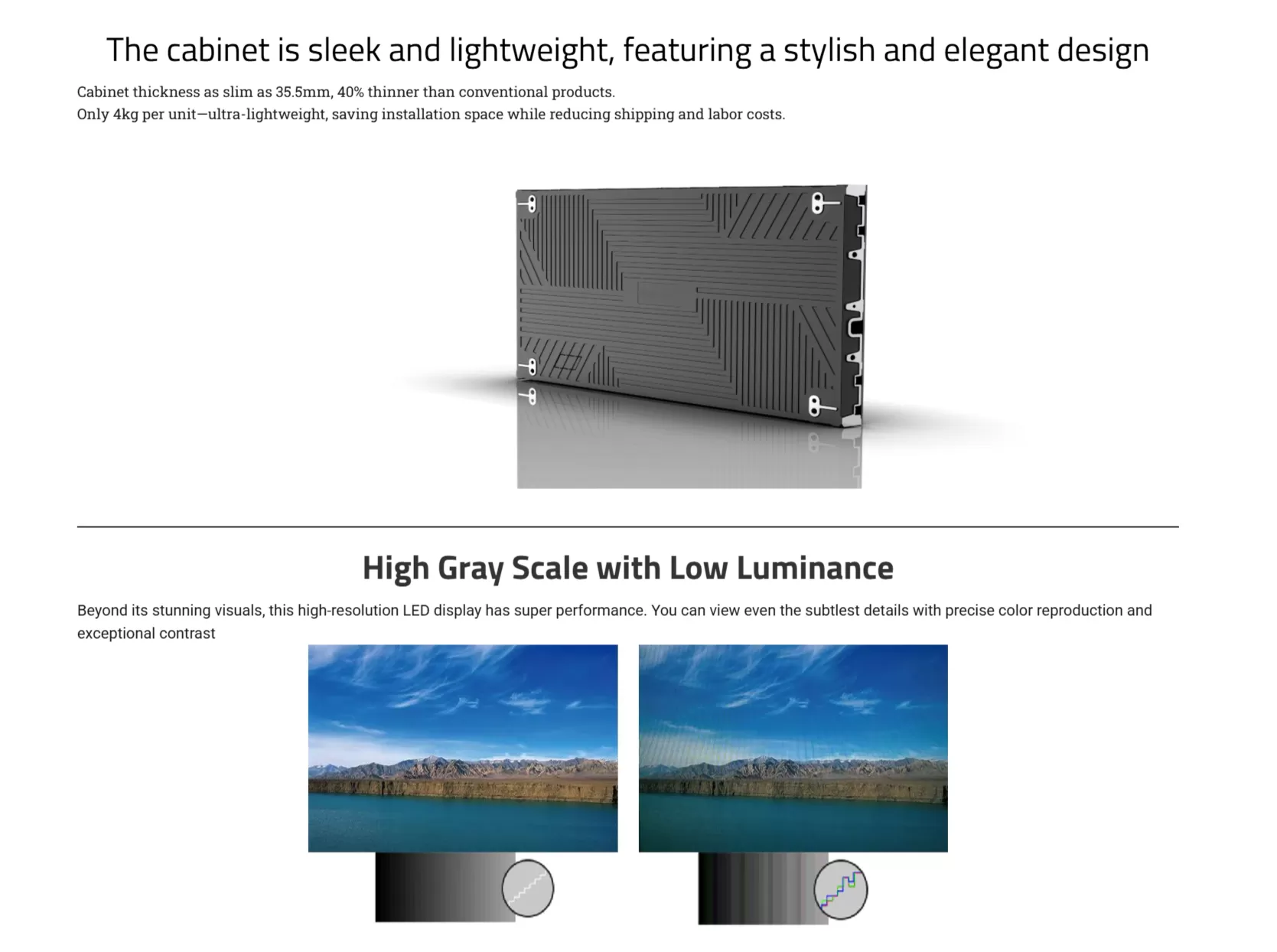

Especificaciones de la serie FD-COB (P0.78, P0.93, P1.25, P1.56, P1.87)

Embalaje del producto

3.1 Embalaje de tablero ligero

3.2 Embalaje de caja de metal fundido

4. Guía de instalación del producto

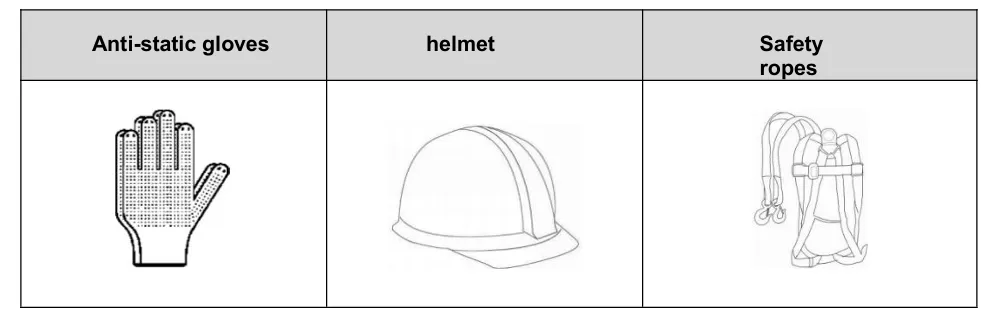

4.1 Herramientas para el mantenimiento del panel de luz

4.2 La señal de entrada y la línea de alimentación están cargadas.

Descripción: Descripción del número máximo de cajas cargadas en una sola línea principal (línea estándar nacional de 3*2,5 mm²);

Nota: Descripción del número máximo de cajas cargadas para un solo cable de red principal (cinco cables de red sin blindaje);

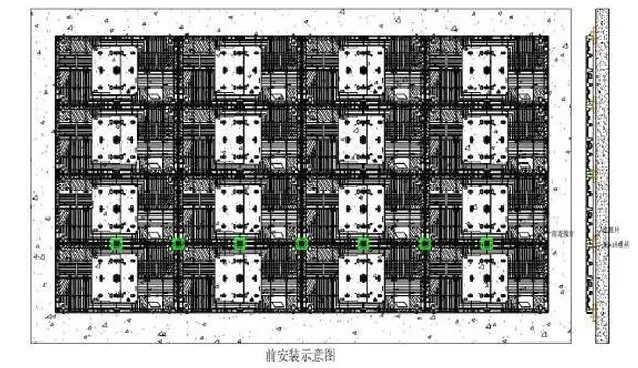

4.3 Diagrama esquemático de la instalación frontal

A. La lengüeta de conexión de fundición a presión está fijada a la placa posterior, y el gabinete está atornillado a la lengüeta de conexión.

B. Primero, fije los tornillos superior, inferior, izquierdo y derecho de la caja y luego instale la pieza de conexión frontal.

C. Conecte el cable de alimentación y el cable de red. El cable de alimentación principal y el cable de red principal se pueden conectar desde la parte inferior/superior o posterior del gabinete.

D. Instale el módulo en el armario con una ventosa.

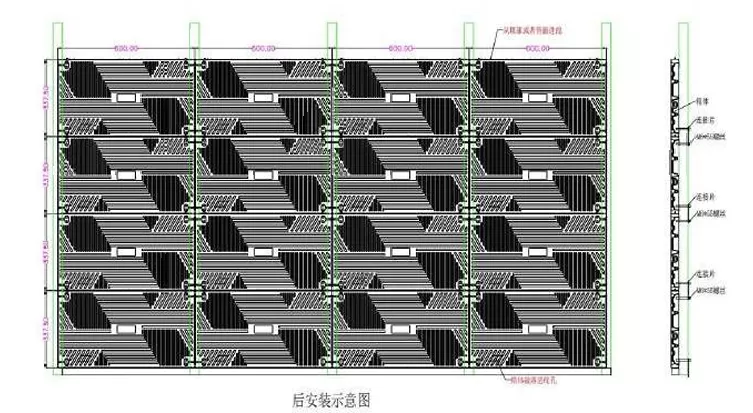

4.4 Diagrama esquemático de la postinstalación

A. La caja se fija al marco de acero mediante la pieza de conexión trasera y tornillos.

B. Primero, fije los tornillos superior, inferior, izquierdo y derecho de la caja y luego instale la pieza de conexión frontal.

C. Conecte el cable de alimentación y el cable de red. El cable de alimentación principal y el cable de red principal pueden entrar por la parte superior o posterior del gabinete.

D. Instale el módulo en el armario con una ventosa.

5. Guía del usuario del producto

5.1 Principios rectores

1) Asegúrese de instalar la pantalla basándose en la lectura y comprensión del manual del usuario;

2) Bajo ninguna circunstancia los productos de la empresa podrán ser reparados por personal no autorizado de la fábrica;

3) El lugar de instalación debe ser firme, sin hundimientos, inclinaciones ni derrumbes, y el entorno no puede ser pesado, radiactivo, contaminado, corrosivo ni contener gases tóxicos;

4) Todos los componentes solo pueden ser suministrados por la fábrica original o por proveedores certificados por la fábrica original;

5) Sin el consentimiento de la fábrica original, los componentes no pueden ser reparados ni reemplazados a voluntad;

Siga las instrucciones del producto y, si tiene alguna pregunta, póngase en contacto con nosotros.

5.2 Instrucciones de seguridad

5.2.1 Personal

1) Al trabajar en altura, es necesario tomar medidas de protección y los operarios deben usar cascos de seguridad homologados, cinturones de seguridad y demás equipos de protección necesarios;

2) Una sola caja de visualización LED pesa aproximadamente 4 kg; preste mucha atención a la seguridad personal durante el proceso de operación, está estrictamente prohibido arrojar las herramientas y los materiales utilizados, y cuando sea realmente necesario realizar operaciones cruzadas entre la parte superior e inferior del cuerpo principal, se deben instalar instalaciones de aislamiento en el medio.

5.2.2 Productos

1) Todos los productos deben estar bien protegidos y embalados firmemente durante el proceso de transporte o almacenamiento, y no puede haber ninguna presión externa que exceda las especificaciones sobre los productos;

2) El producto no debe estar en contacto con agua de lluvia antes ni durante la instalación, para garantizar que funcione en un entorno seco y limpio;

3) No se deben pisar, golpear ni dejar caer ninguna pieza; siga las instrucciones al mover o manipular el producto;

4) Materiales inflamables: Mantenga los materiales inflamables alejados del equipo. Cuando el equipo está en funcionamiento, una gran cantidad de energía se convierte en calor. El funcionamiento del equipo requiere una cierta cantidad de movimiento de aire para evitar el calor que pone en peligro el funcionamiento seguro. Por lo tanto, es esencial proporcionar una ventilación adecuada y, si

Si es necesario, instale el sistema de refrigeración del aire acondicionado en la parte trasera de la unidad.

5.2.3 Instalación

1) Al instalar y desmontar el módulo de la pantalla, es necesario utilizar una ventosa para desmontar y volver a montar la pantalla vertical. Asimismo, conviene prestar atención a los bordes del panel de la lámpara y evitar golpes con los bordes de otros paneles.

A. Cuando la caja esté fija, es necesario asegurarse de que el soporte sea perpendicular al plano de instalación, de lo contrario la caja no se instalará en su lugar;

B. Cuando el tornillo del eje esté bloqueado, no lo apriete demasiado, de lo contrario provocará que la caja se doble y destruirá la estructura y la planitud de la caja;

C. Cuando la planitud entre la caja y la caja no es suficiente, los tornillos de bloqueo entre las cajas se pueden ajustar para ajustar la planitud de la caja;

D. La placa de la lámpara no se puede ensamblar a la fuerza durante la instalación, ya que esto provocará que el borde de la placa de la lámpara se dañe;

E. Al instalar el panel de luz, es necesario confirmar que los tornillos magnéticos internos estén bien apretados para garantizar que la altura del punto de fijación del panel de luz sea uniforme.

2) Al instalar y desmontar el módulo de la pantalla, utilice guantes antiestáticos.

3) Una vez finalizada la instalación, puede limpiar la superficie de la pantalla con un paño sin polvo y agua, pero no debe limpiarla con otros disolventes.

5.2.4 Fuente de alimentación

1) Proporcione fuente de alimentación y armario de distribución de acuerdo con el consumo de energía, y todos los sistemas de distribución de energía deben estar protegidos por carcasas y cumplir con las normas locales de seguridad de circuitos;

2) El sistema de distribución de energía está instalado cerca de la pantalla, y el cable de alimentación y el cable de datos no pueden ser tirados ni dañados;

3) Confirme que el voltaje de entrada local a la pantalla coincida con la fuente de alimentación de la pantalla; asegúrese de que la configuración sea correcta antes de conectar el cable de alimentación.

4) No intente instalar el cable dañado, sustitúyalo por uno nuevo;

5) Cuando la pantalla se enciende, la corriente instantánea es relativamente grande, elija el interruptor de aire apropiado.

5.2.5 Conexión a tierra

La pantalla debe estar conectada a tierra mediante un cable de tierra independiente.

5.2.6 Atención al proceso de uso

1) La pantalla no debe someterse a presión excesiva ni a golpes del exterior, ya que podría dañarse;

2) Al limpiar la superficie de la pantalla, siga las instrucciones y utilice únicamente un paño suave y libre de polvo durante el proceso de limpieza;

3) Se debe cortar la alimentación eléctrica antes de desmontar la pantalla;

4) El diseño de todos los accesorios de montaje solo debe aplicarse a la instalación y conexión de esta pantalla LED;

5) Está prohibido modificar o copiar cualquier componente. Esta pantalla utiliza materiales y procedimientos de producción especiales para lograr la resistencia de las piezas;

6) Insista en seguir las instrucciones de instalación y, si tiene alguna duda sobre la aplicación segura, puede consultar con la fábrica. El fabricante no se responsabilizará de las consecuencias derivadas del uso incorrecto, incompleto, irresponsable o inseguro del sistema de instalación.

Consejos: Al manipular, instalar y operar el módulo LED, tenga cuidado para evitar daños causados ​​por golpes.
