Adoptando Chip a bordo tecnología de empaquetado a nivel de chip múltiples LED Chip integrado y empaquetado en el sustrato para formar una unidad de visualización de alta densidad de píxeles.
Principio de núcleo:
1. Encapsulación de moldeo: el silicio modificado se cura en su conjunto para lograr una protección integral para el chip
2. Tecnología de Flip-chip completo: el chip se suelda directamente al sustrato para eninar los defectos del proceso de alambre de oro
Satisfacer las necesidades de diferentes clientes y diferentes soluciones.
| Paso de pixel | P0.7 | P0.93 | P1.25 | P1.56 |
| Resolución de pantalla de una sola caja | 857*482 | 640*360 | 480*270 | 384*216 |
| Tamaño del panel de la lámpara COB (mm) | 150*168,75mm | |||
| Resolución del panel de la lámpara COB | 214*241 | 160*180 | 120*135 | 96x108 |
| Tecnología de superficie de panel de lámpara COB | Acabado mate | |||
| COB Peso total del panel de la lámpara | ≈ 1,2Kg | |||
| Dimensiones del acabado Gabinete (mm) | 600*337,5*39,5mm | |||
| Peso total del Gabinete terminado | ≈ 4,0/Kg | |||
| Densidad de píxeles (por/metro cuadrado) | 2039872 | 1137777 | 640000 | 409600 |
| Esquema de circuito | Cátodo común | Cátodo común | Cátodo común /Ánodo común | Cátodo común /Ánodo común |
| Falsh Almacenamiento de corrección | Apoyo | |||
| Brillo del balance de blancos (NIT) | Typ600 | |||
| Tasa de actualización (Hz) | 3840 y 7680 (se requiere personalización) | |||
| Frecuencia de actualización del marco (Hz) | 50/60 y 120 (se requiere personalización) | |||
| Relación de contraste | 20000:1 | |||
| Temperatura de color (K) | 3000K-10000K (ajustable) | |||
| Ángulo de visión | Horizontal y vertical ≤ 170 ° | |||
| Consumo de energía de un solo gabinete En 600 NIT | ≤ 55W | ≤ 55W | ≤ 48W | ≤ 53W |
| Consumo de energía por metro cuadrado En 600 NIT | ≤ 275W/m² | ≤ 275W/m² | ≤ 240W | ≤ 265W |
| Método de mantenimiento | Mantenimiento frontal completo /Mantenimiento trasero parcial disponible | |||
| Copia de seguridad (opcional) | Tarjetas duales, baterías duales y fuentes de alimentación duales | |||
| Sistema de control | Nova y luz de color | |||
| Certificación | Compliance3C, CLASS-A EMC, CE, ROHS, ahorro de energía | |||

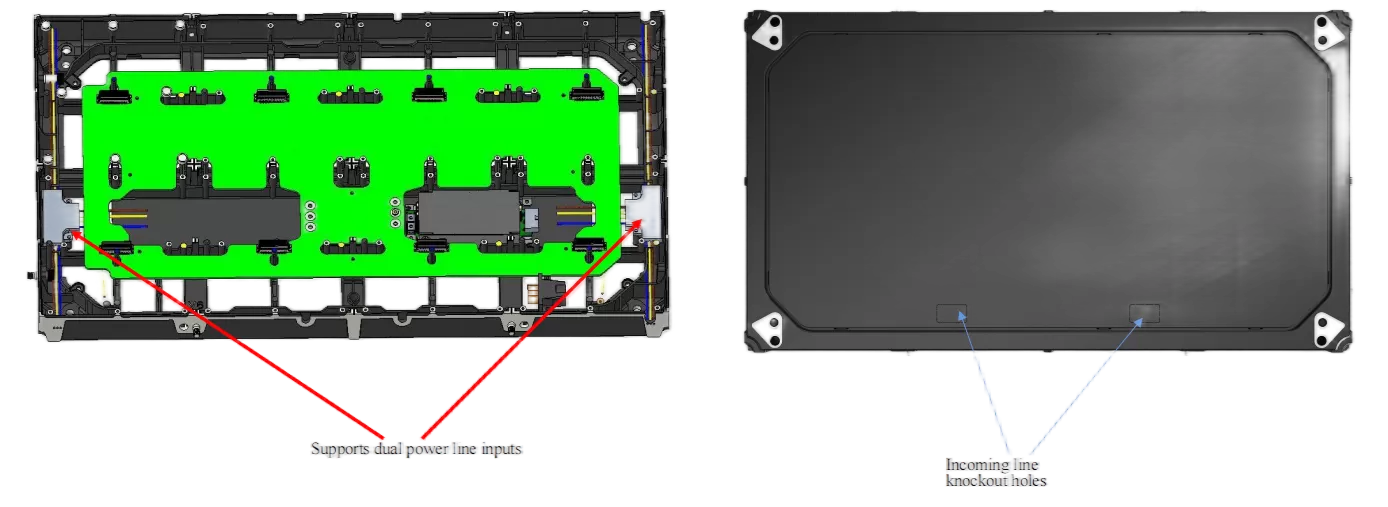

1. Espacio flexible, mantenimiento sin preocupaciones
Cubierta trasera extraíble, compatible con la personalización del cliente
-Ventaja del núcleo: ¡Soporta mantenimiento frontal completo y parte! Mantenimiento trasero sin desmontaje Retire la pantalla completa
-Escenarios aplicables: espacios estrechos/Embeddedinstallation/mantenimiento de Respuesta Rápida
2. doble protección para la operación en línea estable
3. Encendedor · Más pequeño · Más flexible
Comparación de datos: en comparación con el tradicional SMDEl peso de la Caja se reduce 30% y el grosor se reduce 40%-Ventajas DE LA APLICACIÓN: Ahorre costos de transporte y mejore la eficiencia de la instalación

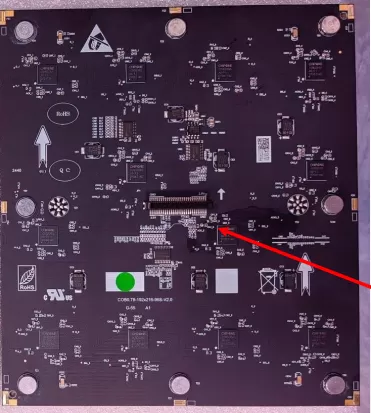

4. Diseño de circuito anti-tontería para una instalación segura
La DEFINICIÓN DE PIN del conector de la placa de la lámpara es un diseño infalible. 100% Eliminar el riesgo de quema de la placa causada por la instalación inversa, incluso para principiantes. Cero errores de instalación.
