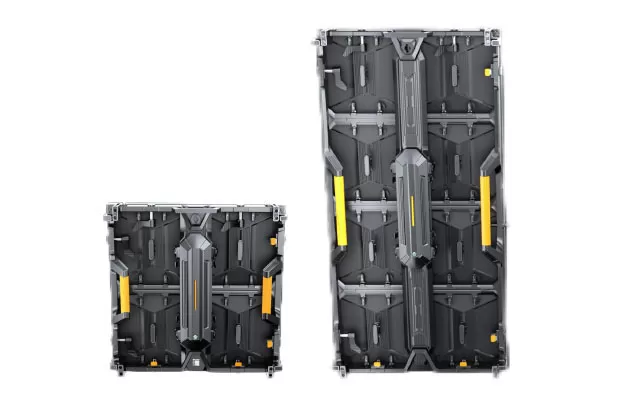

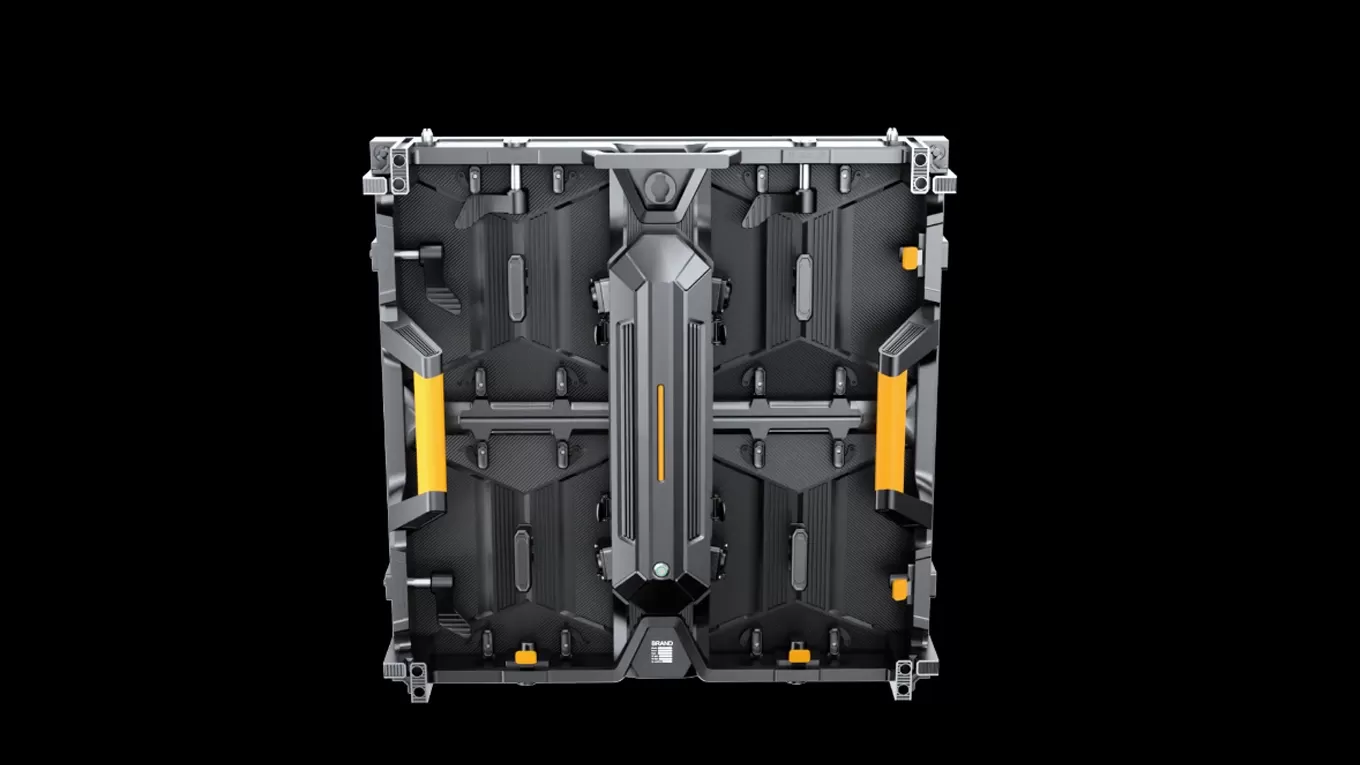

Para cumplir con los requisitos de los clientes en diferentes escenarios de aplicación, 2 tamaños de gabinete están disponibles.
Uno del tamaño del gabinete es de 500mm x 500mm, y otro es de 500mm x 1000mm, lo que hace que la instalación sea flexible durante el evento.
| Parámetros de la serie IR CN | |||||
| Artículo | P1.9 | P2.6 | P2.8 | P2.9 | P3.91 |
| Paso de pixel | 1.953mm | 2.604mm | 2,84mm | 2.976mm | 3,91mm |
| Tipo de LED | SMD1515 | SMD1515 | SMD1515 | SMD1515 | SMD2121 |
| Resolución del módulo | Puntos 128x128 puntos | 96 puntos x 96 puntos | 88 puntos x 88 puntos | 84 puntos x 84 puntos | 64 puntos x 64 puntos |
| Modo de conducción | 1/32 escaneo | 1/24 escaneo | 1/22 escaneo | 1/21 escaneo | 1/16 escaneo |
| Píxeles del módulo | Puntos 16.384 | Puntos 9.216 | Puntos 9.216 | Puntos 7.056 | Puntos 4.096 |
| Tamaño del módulo (mm) | 250x250 | 250x250 | 250x250 | 250x250 | 250x250 |
| Tamaño del Gabinete (mm) | 500x500/1000 | 500x500/1000 | 500x500/1000 | 500x500/1000 | 500x500/1000 |
| Resolución del Gabinete (puntos) | 258x258/516 puntos | 192x192/384 puntos | 176x176/352 puntos | 168X168/336 puntos | 128x128/256 puntos |
| Densidad de píxeles (puntos/m²) | 282.144 | 147.456 | 123.904 | 112.896 | 65.536 |
| Distancia mínima de visualización | ≥ 1,9 m | ≥ 2,6 m | ≥ 2,8 M | ≥ 2,9 m | ≥ 3,9 M |
| Brillo | 600 ~ 800 litas | 600 ~ 800 litas | 600 ~ 800 litas | 600 ~ 800 litas | ≥ 800 litas |
| Grado IP | IP43 | IP43 | IP43 | IP43 | IP43 |
| Tasa de actualización | 1920Hz ~ 7.680Hz | 1920Hz ~ 7.680Hz | 1920Hz ~ 7.680Hz | 1920Hz ~ 7.680Hz | 1920Hz ~ 7.680Hz |
| Escala gris | 12 ~ 16bits | 12 ~ 16bits | 12 ~ 16bits | 12 ~ 16bits | 12 ~ 16bits |
| Ángulo de visión | 160 °/160 ° | 160 °/160 ° | 160 °/160 ° | 160 °/160 ° | 160 °/160 ° |
| Consumo máximo de energía | 520(W/m²) | 520(W/m²) | 520(W/m²) | 520(W/m²) | |
| Consumo de energía promedio | 175(W/m²) | 175(W/m²) | 175(W/m²) | 175(W/m²) | 175(W/m²) |
| Voltaje de Inout | AC110V ~ AC220V 50Hz/60Hz | AC110V ~ AC220V 50Hz/60Hz | AC110V ~ AC220V 50Hz/60Hz | AC110V ~ AC220V 50Hz/60Hz | AC110V ~ AC220V 50Hz/60Hz |
| Temperatura de funcionamiento | -20 °C ~ 60 °C | -20 °C ~ 60 °C | -20 °C ~ 60 °C | -20 °C ~ 60 °C | -20 °C ~ 60 °C |
| Humedad de funcionamiento | 10% ~ 90% | 10% ~ 90% | 10% ~ 90% | 10% ~ 90% | 10% ~ 90% |
| Material del gabinete | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión |
| Peso del gabinete | 7,5 kg/panel | 7,5 kg/panel | 7,5 kg/panel | 7,5 kg/panel | 7,5 kg/panel |
| Sistema operativo | Windows (Win7,Win8,etc.) | Windows (Win7,Win8,etc.) | Windows (Win7,Win8,etc.) | Ventanas (Win7,Win10,etc.) | Ventanas (Win7,Win10,etc.) |
| Compatibilidad de la fuente de señal | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc |
| O Parámetros de la serie CN | |||
| Artículo | P2.84 | P3.47 | P3.91 |
| Paso de pixel | 2,84mm | 3,47mm | 3,91mm |
| Tipo de LED | SMD1415/SMD 1921 | SMD1921 | SMD1921 |
| Resolución del módulo | 88 puntos x 88 puntos | 72 puntos x 72 puntos | 64 puntos x 64 puntos |
| Modo de conducción | 1/22 escaneo | 1/18 escaneo | 1/16 escaneo |
| Píxeles del módulo | Puntos 7.744 | Puntos 5.184 | Puntos 4.096 |
| Tamaño del módulo (mm) | 250x250 | 250x250 | 250x250 |
| Tamaño del Gabinete (mm) | 500x500/1000 | 500x500/1000 | 500x500/1000 |
| Resolución del Gabinete (puntos) | 176x176/352 puntos | 144x144/288 puntos | 128x128/256 puntos |
| Densidad de píxeles (puntos/m²) | 123.904 | 82.944 | 65.536 |
| Visto mínimo de visualizaciónCE | ≥ 2,8 M | ≥ 3,4 m | ≥ 3,9 M |
| Brillo | ≥ 4500 litas | ≥ 4500 litas | ≥ 4500 litas |
| Grado IP | IP65 | IP65 | IP65 |
| Tasa de actualización | 1920Hz ~ 7.680Hz | 1920Hz ~ 7.680Hz | 1920Hz ~ 7.680Hz |
| Escala gris | 12 ~ 16bits | 12 ~ 16bits | 12 ~ 16bits |
| Ángulo de visión | 160 °/160 ° | 160 °/160 ° | 160 °/160 ° |
| Consumo máximo de energía | 800(W/m²) | 800(W/m²) | 800(W/m²) |
| Consumo de energía promedio | 240(W/m²) | 240(W/m²) | 240(W/m²) |
| Voltaje de Inout | AC110V ~ AC220V 50Hz/60Hz | AC110V ~ AC220V 50Hz/60Hz | AC110V ~ AC220V 50Hz/60Hz |
| Temperatura de funcionamiento | -20 °C ~ 60 °C | -20 °C ~ 60 °C | -20 °C ~ 60 °C |
| Humedad de funcionamiento | 10% ~ 90% | 10% ~ 90% | 10% ~ 90% |
| Material del gabinete | Aluminio fundido a presión | Aluminio fundido a presión | Aluminio fundido a presión |
| Peso del gabinete | 7,5 kg/panel | 7,5 kg/panel | 7,5 kg/panel |
| Sistema operativo | Windows (Win7,Win8,etc.) | Ventanas (Win7,Win10,etc.) | Ventanas (Win7,Win10,etc.) |
| Compatibilidad de la fuente de señal | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc | DVI,HDMI1.3,DP1.2,SDI,HDMI2.0,etc |
