La tecnología Flip Chip COB mejora efectivamente la confiabilidad de la pantalla LED, el color luminoso, el rendimiento protector, la luz de la superficie, la pantalla delicada y suave, y un mejor efecto visual.
| Artículo | Especificación | X1.25COB | X1.25COB | X1.56COB | X1.95COB | X1.95COB |
| Módulo parámetros | Paso de pixel (mm) | 1,25 | 1,25 | 1,56 | 1,95 | 1,95 |
| Estructura de píxeles | COB 1R1G1B Virtual | Proceso de chip abatible COB 1R1G1B | ||||
| Densidad de píxeles (DOT/REP) | 640.000 | 640.000 | 409.600 | 262.144 | 262.144 | |
| Tamaño del módulo (W * H)(mm) | 250*250 | 250*250 | 250*250 | 250*250 | 250*250 | |
| Resolución del módulo (W * H)(punto) | 200*200 | 200*200 | 160*160 | 128*128 | 128*128 | |
| Corriente máxima (A) | 4 | 4 | 4 | 5 | 4 | |
| Tensión de suministro (V) | 5 | 5 | 5 | 5 | 5 | |
| Método de escaneo | Escaneo 1/50 | Escaneo 1/50 | Escaneo 1/40 | Escaneo 1/16 | Escaneo 1/64 | |
| Frecuencia de actualización (Hz) | ≥ 3840 | ≥ 3840 | ≥ 3840 | ≥ 7680 | ≥ 3840 | |
| Brillo (CD/REP) | 500-600 | 500-600 | 500-600 | 1500-2000 | 500-600 | |
| Conductor IC | Impulsión de corriente constante | |||||
| Relación de contraste | ≥ 10000:1 | ≥ 10000:1 | ≥ 10000:1 | ≥ 10000:1 | ≥ 10000:1 | |
| Gabinete | Tamaño del Gabinete (W H *) (milímetro) | 500*500 | 500*250 y 250*500 | |||
| Parámetros | 500*250 y 250*500 | 500*500 | ||||
| 1000*250 y 250*1000 | ||||||
| 750*250 y 250*750 | ||||||
| 1000*500 | ||||||
| Cualquier lado se puede cortar a 45 ° | 500*500, 250*500, 1000*250 | 500*250, 500*500 | ||||
| Ángulos internos y externos-45 ~ 45 ° | 500*500, 250*500, 1000*250 | 500*250, 500*500 | ||||
| Artículo | X1.25 | X1.56 | X1.95 | X2.60 | X2.97 | X3.91 |
| Módulo parámetros | 1,25 | 1,56 | 1,95 | 2,6 | 2,97 | 3,91 |
| 1R1G1B GOB seleccionable | ||||||
| 640.000 | 409.600 | 262.144 | 147.456 | 112.896 | 65.536 | |
| 250*250 | 250*250 | 250*250 | 250*250 | 250*250 | 250*250 | |
| 200*200 | 160*160 | 128*128 | 96x96 | 84x84 | 64x64 | |
| 7 | 7 | 7 | 7 | 7 | 7 | |
| 5 | 5 | 5 | 5 | 5 | 5 | |
| Escaneo 1/50 | Escaneo 1/40 | Escaneo 1/32 | Escaneo 1/32 | Escaneo 1/28 | Escaneo 1/16 | |
| ≥ 3840 | ≥ 3840 | ≥ 3840 | ≥ 3840 | ≥ 3840 | ≥ 3840 | |
| 600-700 | 600-700 | 600-700 | 600-700 | 600-700 | 600-700 | |
| Impulsión de corriente constante | ||||||
| ≥ 8000:1 | ≥ 8000:1 | ≥ 8000:1 | ≥ 8000:1 | ≥ 8000:1 | ≥ 8000:1 | |
| Gabinete | 500*500 | |||||
| Parámetros | 500*250 y 250*500 | |||||
| 1000*250 y 250*1000 | ||||||
| 750*250 y 250*750 | ||||||
| 1000*500 | ||||||
| 500*500, 250*500, 1000*250 | ||||||
| 500*500, 250*500, 1000*250 | ||||||
| Artículo | X1.25 | X1.56 | X1.95 | X1.95 | |
| Técnico | Paso de pixel (mm) | 1,25 | 1,5625 | 1.953 | 1.953 |
| Configuración LED | FLIP CHIP COB 1R1G1B | ||||
| Densidad física (punto/m²) | 640.000 | 409.600 | 262.144 | 262.144 | |
| Tamaño del módulo (W× H× D) milímetro | 250 × 250 | ||||
| Resolución del módulo (W× H) punto | 200 × 200 | 160 × 160 | 128 × 128 | 128 × 128 | |
| Tamaño del Gabinete (W× H× D) milímetro | 500 × 500 × 51 | ||||
| Resolución del Gabinete (W× H) punto | 400 × 400 | 320 × 320 | 256 × 256 | 256 × 256 | |
| CMaterial de abinet | Fundición de aluminio | ||||
| Modo de escaneo | Escaneo 1/50 | Escaneo 1/40 | Escaneo 1/64 | Escaneo 1/16 | |
| Gabinete plana (mm) | ≤ 0,10 | ||||
| Escala gris (Bit) | 14Bit | ||||
| Nivel de protección | IP65 | ||||
| Método de instalación/servicio | Instalación frontal o trasera/Servicio frontal | ||||
| Óptico | Brillo | 500-700cd/m² | 2000cd/m² | ||
| Temperatura de color | 3200-9300K ajustable | ||||
| Uniformidad de brillo | ≥ 98% | ||||
| Uniformidad de color | Dentro de 0.003Cx, Cy | ||||
| Ángulo de visión horizontal/vertical | ≥ 170 ° | ||||
| Relación de contraste | ≥ 10000:1 | ||||
| Calibración de color de un solo punto | Sí | ||||
| Calibración de brillo de un solo punto | Sí | ||||
| Operación | Modo de conducción | Impulsión de corriente constante | |||
| Tarjeta de recepción estándar | A8S-N | ||||
| Refrescar la frecuencia del marco | 50 / 60Hz | ||||
| Tasa máxima de actualización | ≥ 3840Hz | ||||
| Puerto de conexión de red | RJ45 | ||||
| Voltaje de entrada AC | 110-220V | ||||
| Módulo Max Current DC | 6A | ||||
| Voltaje de entrada del módulo DC | 4,2 V | ||||
| Gabinete Max. Consumo de energía | ≤ 460W/rep | ||||
| Gabinete Aver. Consumo de energía | ≤ 210W/rep | ||||
| Temperatura DE TRABAJO | -20 °C ~ + 45 °C | ||||
| Humedad DE TRABAJO | 10% ~ 95% RH | ||||
Productos COB de paso pequeño para interiores, alto contraste, rango de ángulo de visión horizontal>140 ° vertical>140 °
Adoptando la tecnología Flip-chip COB para pantalla LED (anticolisión, resistente al agua, a la humedad y a prueba de polvo)
Diseño ODM, gabinete de aluminio fundido a presión de alta calidad, alta precisión
Conexión dura: fácil de desmontar y montar (módulo-Hub PIN para conectar directamente)
Nivel de escala de grises> 14BIT, soporte personalizado de ahorro de energía de cátodo común, soporte personalizado solución de alto brillo, soporte personalizado de respaldo de equilibrio de corriente de potencia, respaldo de sistema dual
Tarjeta de recepción: Nova A8S

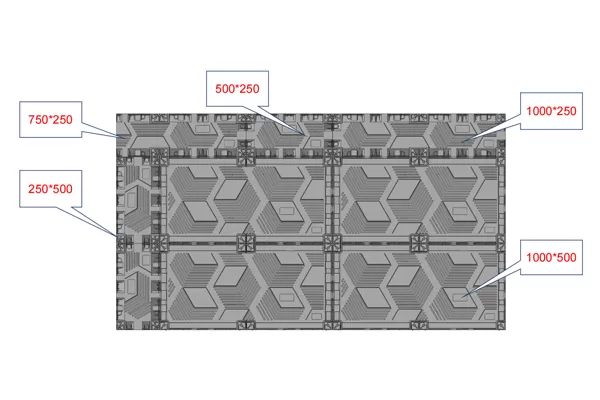

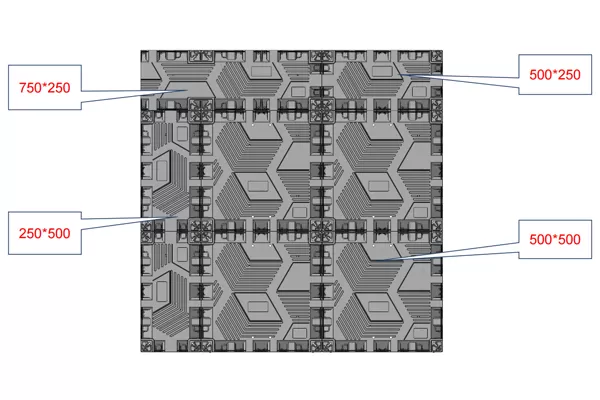

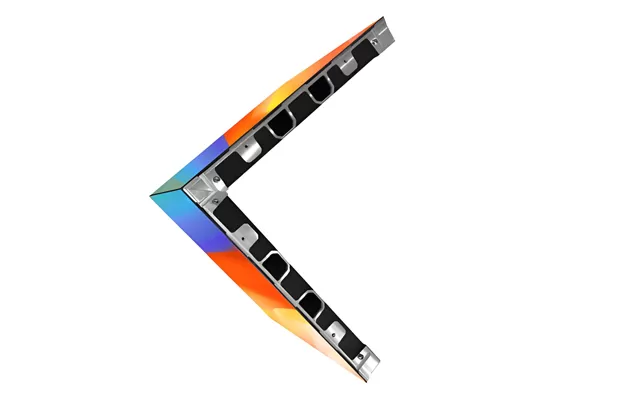

Admite empalme de tamaño múltiple: Gabinete de 500 × 500mm (estándar), 1000 × 500mm,1000 × 250mm,500 × 250mm,250x250mm. El gabinete se puede personalizar con ángulos rectos de 45 ° y pantallas de cubo mágico en los cuatro lados.
