Serie OT1 (P3.91-P7.82,P5.2-P10.42,P10.42-P10.42)
panel LED transparente
pantalla táctil LED interactiva
Serie OT1 (P3.91-P7.82,P5.2-P10.42,P10.42-P10.42)
panel LED transparente
pantalla táctil LED interactiva
Serie OT1 (P3.91-P7.82,P5.2-P10.42,P10.42-P10.42)

Serie OT1 (P3.91-P7.82,P5.2-P10.42,P10.42-P10.42) (1000 mm × 1000/500 mm)

Pantallas LED fijas de alta transparencia para exteriores

Estudios de caso
Especificaciones
Características

Estudios de caso de la serie OT1 (P3.91-P7.82, P5.2-P10.42, P10.42-P10.42)

Vídeo de la serie OT1 (P3.91-P7.82,P5.2-P10.42,P10.42-P10.42)
Vídeo de la serie OT1 (P3.91-P7.82,P5.2-P10.42,P10.42-P10.42)

Especificaciones de la serie OT1 (P3.91-P7.82, P5.2-P10.42, P10.42-P10.42).


ArtículoP3.91-P7.82P5.2-P10.42P10.42-10.42
Paso de píxel3.91-7.82mm5.2-10.42mm10.42-10.42mm
Tipo LEDSMD1820 / SMD1921SMD1820 / SMD1921SMD1820 / SMD1921
Resolución del módulo128 puntos × 16 puntos96 puntos × 12 puntos48 puntos × 12 puntos
Modo de conducción1/8scan1/4scan1/2scan
Píxeles del módulo2.048 puntos1.152 puntos576dots
Tamaño del módulo (mm)500 mm × 125 mm500mm × 125mm500mm × 125mm

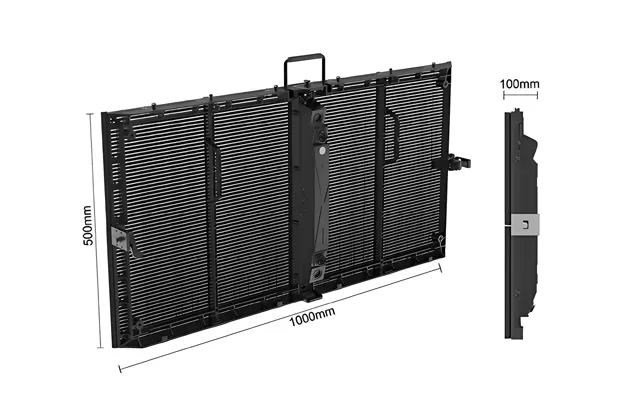

Tamaño del gabinete (mm)1000 mm × 1000 mm
o 1000 mm × 500 mm
1000mm × 1000mm
or 1000mm × 500mm
1000mm × 1000mm
or 1000mm × 500mm
Resolución del Gabinete (puntos)256 puntos × 128 puntos192 puntos × 96 puntos96 puntos × 96 puntos
Densidad de píxeles (puntos/m²)32.768 puntos/m²18.432 puntos/m²9.216 puntos/m²
Distancia mínima de visualización≥4 m≥5 m≥10 m
Transparencia62%62%62%
Brillo800~5500 nits≥5000 nits≥5000nits
Grado IPIP65IP65IP65
Frecuencia de actualización≥3840 Hz≥3840Hz≥3840Hz
Escala de grises12-16bits12-16bits12-16bits
Ángulo de visiónH:160°/V:160°H:160°/V:160°H:160°/V:160°
Consumo máximo de energía800 W/m²800W/m²800W/m²
Consumo de energía promedio260 W/m²260W/m²260W/m²
Voltaje de entrada/salidaCA 110V~CA 220V a 50Hz/60HzAC110V~AC220V@50Hz/60HzAC110V~AC220V@50Hz/60Hz
Temperatura de funcionamiento-20℃~60℃-20℃~60℃-20℃~60℃
Humedad de funcionamiento10%~60%10%~60%10%~60%
Material del gabineteAluminioAluminumAluminum
Peso del gabinete7 kg/m²7kg/m²7kg/m²
Sistema operativoWindows (Win7, Win8, etc.)Windows (Win7,Win8,etc)Windows (Win7,Win8,etc)
Compatibilidad de la fuente de señalDVI, HDMI 1.3, DP 1.2, SDI HDMI 2.0, etc.DVI, HDMI1.3,DP1.2,SDI HDMI2.0,etcDVI, HDMI1.3,DP1.2,SDI HDMI2.0,etc


Información detallada y características de la serie OT1 (P3.91-P7.81, P5.2-P10.4)

Serie OT1
Pantallas LED transparentes al aire libre
Información detallada y características de la serie OT1 (P3.91-P7.81, P5.2-P10.4)
Diseño flexible
Diseño flexible
IP65
IP65
Mantenimiento rápido y fácil
Mantenimiento rápido y fácil
Peso ligero
Peso ligero
Alta transparencia
Alta transparencia
Alto brillo
Alto brillo
Tasa de actualización de 3840Hz
Tasa de actualización de 3840Hz
16bits
16bits
Diseño delgado y ligero

Dado que está diseñado con material de aluminio, el gabinete es relativamente ligero y delgado que el tradicional. El tamaño del panel de 1m por 1M se puede montar fácilmente y el peso de cada uno es 16kgs/sqm. Y el espesor es de 83mm.

Para satisfacer más necesidades de diferentes áreas, también diseñamos otros dos tamaños para las opciones. 1m x 0,5 M, 1,5 m x 1m.

Los P3.9-P7.8 de tono de píxel, P5.2-P10.4 y P10.4 están disponibles.

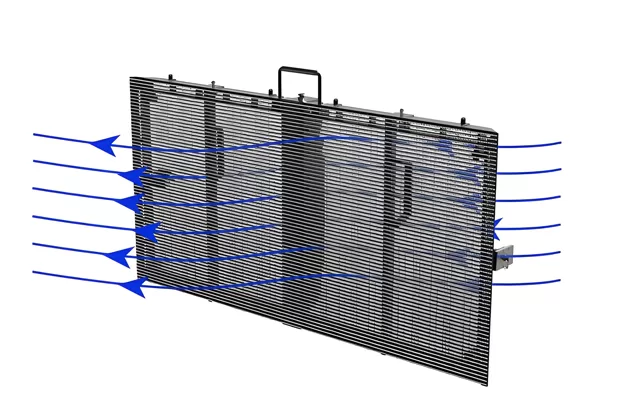

Mejor disipación de calor
  1. Material de aluminio.

  2. Los lC de nuestro módulo se distribuyen en el medio y en ambos lados, por lo que la disipación de calor será más uniforme. Sin embargo, otros proveedores concentran lC solo cerca del costado de la caja de energía, lo que hará que la temperatura sea demasiado alta y habría riesgos.

  3. Mientras tanto, el vacío de la pantalla transparente también acelera la disipación de calor.

Mayor brillo

Con las lC distribuidas en el medio y ambos lados del módulo, el brillo será más uniforme y superior al de los productos en el mercado. Y la transmisión de la señal será más fuerte.

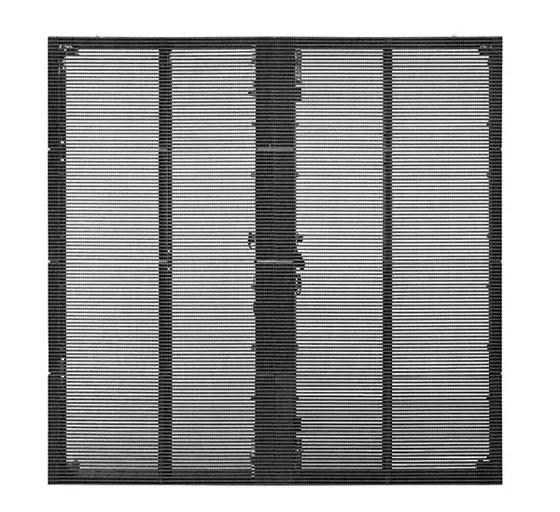

Alta transparencia

Para lograr una mejor transparencia, nuestras barras de luz están diseñadas más estrechas, en comparación con otras en el mercado. Porque tenemos un diseño especial en PCBboards con diferentes píxeles. Para el píxel P3.9, la placa PCB está diseñada con ocho capas (la mayoría de los proveedores solo diseñan seis capas), lo que hace que los cables sean más densos, anti-interferencia sean más fuertes y pueden lograr barras de luz más estrechas.


Acceso delantero y trasero

Diseño de acceso frontal que es más conveniente para la instalación. Los módulos, la fuente de alimentación, la tarjeta de recepción y otros componentes se pueden desmontar del frente, lo que es conveniente para mantener la pantalla.

El acceso trasero tradicional también está disponible. Puede elegir cada uno según la situación real.


Método de protección: lP65

Para el impermeable, también hicimos muchos diseños especiales para garantizar que la pantalla pueda adaptarse al entorno exterior:

  1. Todos los materiales expuestos son impermeables y resistentes a los rayos UV.

  2. Nuestros connivers al aire libre están enchufados desde los lados derecho e izquierdo de la caja de alimentación. Mientras que otros proveedores diseñan los connivers de arriba a abajo. Que es menos impermeable.

  3. La caja de energía está diseñada con una ranura impermeable.


Diseño flexible

Opciones adicionales para máscara a prueba de polvo y persiana.

  1. La máscara puede prevenir el polvo y proteger las luces.

  2. La persiana puede bloquear la luz de fondo y mantener la ventilación al mismo tiempo, y también puede aumentar el contraste de la pantalla.


Campos de aplicación

Para adaptarse a cada escena diferente, nuestro producto se compone de material de calidad superior con una estructura concisa y fuerte. Este producto se utiliza generalmente en:

  1. Tiendas de cadena;

  2. Distritos comerciales centrales;

  3. Etapas.
